Компания "Визитерм" выполняет работы по утеплению деревянных зданий на основании результатов комплексного тепловизионного обследования. После завершения работ по утеплению выполняется повторная диагностика для сравнения результатов и контроля качества работ.
Термограмма внешней поверхности стены
деревянного дома. Хорошо видны дефекты
межвенцового утепления.
1. Дефекты воздухопроницаемости деревянного дома
2. Планирование утепления
3. Контроль влажности межвенцовых и монтажных швов
4. О технологиях утепления деревянных домов
Общий объем теплопотерь деревянного дома можно разделить на две неравные составляющие: теплопроводность и конвекция. Несмотря на то, что дефекты воздухопроницаемости вносят более весомый вклад в теплопотери, по-настоящему эффективное утепление дома возможно только в том случае, если оно преследует две цели:
- остановить неконтролируемый воздухообмен (т.е. утечку теплого воздуха);
- улучшить теплоизоляцию ограждающих конструкций (стен, фундамента, кровли и т.д.).
1. Дефекты воздухопроницаемости деревянных зданий
В любом отапливаемом здании существует т.н. "эффект дымовой трубы" (или "каминный эффект"): в нижних этажах атмосферное давление ниже, чем снаружи (открываете дверь - начинается приток холодного воздуха), а в верхних этажах оно выше (открыли окно - теплый воздух вытягивается наружу). Поэтому все части здания находятся под воздействием разницы атмосферного давления. Малейшее отверстие в таких условиях сразу становится причиной мощного притока воздуха, а во многих деревянных домах таких отверстий хватает с большим избытком. По этим причинам в деревянном доме чаще всего именно утечка теплого воздуха является главным фактором теплопотерь, а устранение дефектов воздухопроницаемости в деревянных (как и в каркасных) домах даёт намного больший эффект, чем утепление стен.
Выявляются дефекты воздухопроницаемости только при изменении давления воздуха внутри здания, которое создается с помощью аэродвери (см. страницу "Аэродверь и тепловизионное обследование"). Вот несколько термограмм таких дефектов.
|
|
|
В правой части каждой термограммы расположена цветовая температурная шкала, а цвета на изображении означают температуру. Синие участки - потоки холодного воздуха.

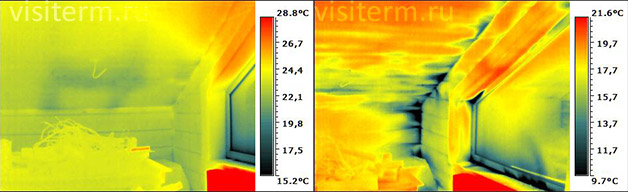

При этом обнаружение таких дефектов без применения аэродвери практически невозможно (слева - термограмма в обычных условиях, справа - с понижением давления на 50Па). Темные участки в углах и под окном - следы от притока холодного воздуха через множественные дефекты.
В обычных условиях в этих местах происходит утечка теплого воздуха из здания, которую невозможно обнаружить снаружи из-за ветра, наличия навесного фасада и др. причин.
| Устранение дефектов воздухопроницаемости (т.е. утечки теплого воздуха) является наиболее значимой задачей для сохранения тепла в деревянном доме, т.к. на долю этих дефектов приходится до 90% теплопотерь. Обычно после их устранения уже не нужно утеплять стены. |
Аэродверь
2. Планирование утепления
При всем многообразии утеплительных материалов и технологий существует единое правило, несоблюдение которого ставит под вопрос эффективность утепления. Не упустите его из внимания:
Принятие решения о мерах по утеплению должно основываться на точной информации обо всех имеющихся теплопотерях.
Например, мы неоднократно сталкивались с ситуацией, когда утепление стен деревянного дома не давало эффекта или он был незначителен. Происходило это в тех ситуациях, когда причиной теплопотерь были не стены, а другие части строения: фундамент, цоколь, полы или кровля. Иными словами, утеплено было не то, что нужно. Само собой разумеется, что такое утепление оказывается в итоге совершенно бесполезным.
Взгляните на эти три термограммы.
Термограмма 1 |
Термограмма 2 |
Термограмма 3 |
Вы видите соответственно стены, цоколь и полы одного и того же дома. Из-за низкой температуры в помещениях дома его владельцы приняли решение об утеплении стен. Работы были выполнены достаточно качественно (см. Термограмму 1), однако ситуация практически не изменилась: зимой в этом доме по-прежнему было холодно. Проведенная тепловизионная диагностика выявила очень существенный объем теплопотерь через полы и цоколь здания (Термограммы 2 и 3). Поэтому утепление стен деревянного дома, равно как и любых других конструкций, должно быть обоснованным. Хотя, если перед владельцем дома не стоит задача сокращения ненужных затрат, то можно утеплить весь дом полностью и целиком – от фундамента до конька крыши – результат тоже будет хороший. Однако целесообразность такого подхода вызывает большие сомнения.
Предварительная тепловизионная диагностика здания, выполненная до начала работ по утеплению, дает возможность избежать дорогостоящих ошибок. Более того, единственным точным методом проверки качества утепления является тепловизионная съемка с одновременным тестом на воздухопроницаемость (аэродверь).
Необходимость контроля качества утепления обусловлена тем, что брак может не только полностью свести к нулю эффект от самого утепления, но и стать причиной накопления влаги в утеплительном материале и способствовать ускоренному разрушению деревянных конструкций и стен дома.
3. Контроль влажности межвенцовых и монтажных швов
Высокочувствительный сканер влажности
